Вентилятор среднего давления радиальный стальной ВЦ 14-46 №3,15 (ВР 287-46.1 №3,15); из алюминиевых сплавов, разнородных металлов; из нержавеющей стали. – Вентилятор стальной общепромышленного применения для систем вентиляции и кондиционирования воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха. – Вентилятор из алюминиевых сплавов с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных взрывоопасных смесей. – Вентиляторы из нержавеющей стали предназначены для перемещения воздуха, загрязненного примесями агрессивных газов и паров, в которых стойкость нержавеющей стали выше стойкости стали обыкновенного качества. Допускается запыленность перемещаемой газовоздушной смеси до 100мг/м , не содержащих липких и волокнистых материалов, с температурой не выше 80° С. Возможна установка клиноременной передачи, комплектация виброизоляторами.

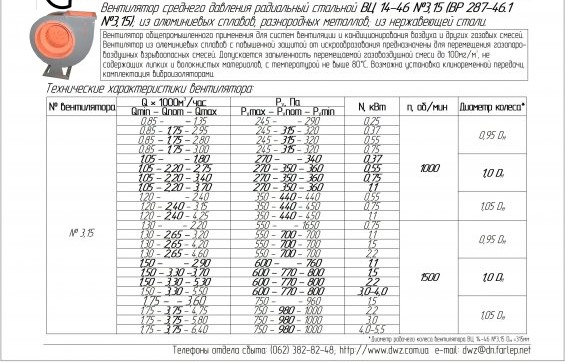

| Q×1000м3/час | Pv, Па | N, кВт | n, об/мин | Диаметр колеса* |
| Qmin – Qnom – Qmax | Pvmax – Pvnom – Pvmin | |||
| 0,85- -1,35 | 245- -290 | 0,25 | 1000 | 0,95 DH
|
| 0,85-1,75-2,95 | 245-315-320 | 0,37 | ||
| 0,85-1,75-2,80 | 245-315-320 | 0,55 | ||
| 0,85-1,75-3,00 | 245-315-320 | 0,75 | ||
| 1,05- -1,80 | 270- -340 | 0,37 | 1,0 DH | |
| 1,05-2,20-2,75 | 270-350-360 | 0,55 | ||
| 1,05-2,20-3,40 | 270-350-360 | 0,75 | ||
| 1,05-2,20-3,70 | 270-350-360 | 1,1 | ||
| 1,20- -2,40 | 350-440-440 | 0,55 | 1,05 DH | |
| 1,20-2,40-3,15 | 350-440-450 | 0,75 | ||
| 1,20-2,40-4,25 | 350-440-450 | 1,1 | ||
| 1,30- -2,20 | 550- -1650 | 0,75 | 1500 | 0,95 DH |
| 1,30-2,65-3,20 | 550-700-700 | 1,1 | ||
| 1,30-2,65-4,20 | 550-700-700 | 1,5 | ||
| 1,30-2,65-4,60 | 550-700-700 | 2,2 | ||
| 1,50- -2,90 | 600- -760 | 1,1 | 1,0 DH | |
| 1,50-3,30-3,70 | 600-770-800 | 1,5 | ||
| 1,50-3,30-5,30 | 600-770-800 | 2,2 | ||
| 1,50-3,30-5,50 | 600-770-800 | 3,0-4,0 | ||
| 1,75- -3,60 | 750- 960 | 1,5 | 1,05 DH | |
| 1,75-3,75-4,75 | 750-980-1000 | 2,2 | ||
| 1,75-3,75-5,80 | 750-980-1000 | 3,0 | ||
| 1,75-3,75-6,40 | 750-980-1000 | 4,0-5,5 |
Диаметр рабочего колеса вентилятора ВЦ 14-46 №3,15 Dн =315мм.
