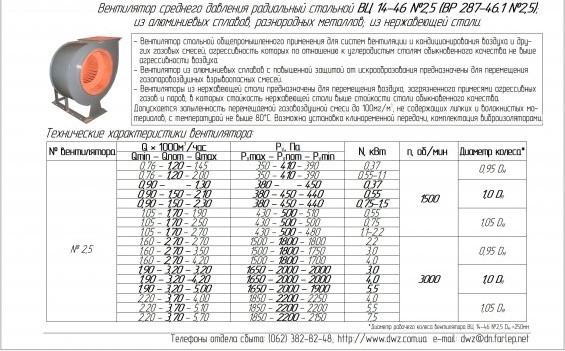

Вентилятор среднего давления радиальный стальной ВЦ 14-46 №2,5 (ВР 287-46.1 №2,5); из алюминиевых сплавов, разнородных металлов; из нержавеющей стали. – Вентилятор стальной общепромышленного применения для систем вентиляции и кондиционирования воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха. – Вентилятор из алюминиевых сплавов с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных взрывоопасных смесей. – Вентиляторы из нержавеющей стали предназначены для перемещения воздуха, загрязненного примесями агрессивных газов и паров, в которых стойкость нержавеющей стали выше стойкости стали обыкновенного качества. Допускается запыленность перемещаемой газовоздушной смеси до 100мг/м, не содержащих липких и волокнистых материалов, с температурой не выше 80° С. Возможна установка клиноременной передачи, комплектация виброизоляторами.
| Q×1000м3/час | Pv, Па | N, кВт | n, об/мин | Диаметр колеса* |
| Qmin – Qnom – Qmax | Pvmax – Pvnom – Pvmin | |||
| 0,76-1,20-1,45 | 350-410-390 | 0,37 | 1500 | 0,95 DH |
| 0,76-1,20-2,00 | 350-410-390 | 0,55-1,1 | ||
| 0,90- -1,30 | 380- -450 | 0,37 | 1,0 DH | |
| 0,90-1,50-2,10 | 380-450-440 | 0,55 | ||
| 0,90-1,50-2,30 | 380-450-440 | 0,75-1,5 | ||
| 1,05-1,70-1,90 | 430-500-510 | 0,55 | 1,05 DH | |
| 1,05-1,70-2,50 | 430-500-500 | 0,75 | ||
| 1,05-1,70-2,70 | 430-500-480 | 1,1-2,2 | ||
| 1,60-2,70-2,70 | 1500-1800-1800 | 2,2 | 3000 | 0,95 DH |
| 1,60-2,70-3,50 | 1500-1800-1750 | 3,0 | ||
| 1,60-2,70-4,20 | 1500-1800-1700 | 4,0 | ||
| 1,90-3,20-3,20 | 1650-2000-2000 | 3,0 | 1,0 DH | |
| 1,90-3,20-4,20 | 1650-2000-2000 | 4,0 | ||
| 1,90-3,20-5,00 | 1650-2000-2000 | 5,5 | ||
| 2,20-3,70-4,00 | 1650-2000-2250 | 4,0 | 1,05 DH | |
| 2,20-3,70-5,10 | 1850-2200-2200 | 5,5 | ||
| 2,20-3,70-5,70 | 1850-2200-2150 | 7,5 |

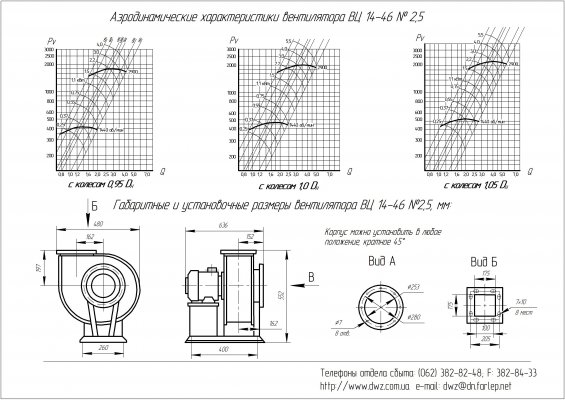

Диаметр рабочего колеса вентилятора ВЦ 14-46 №2,5 Dн =250мм.
