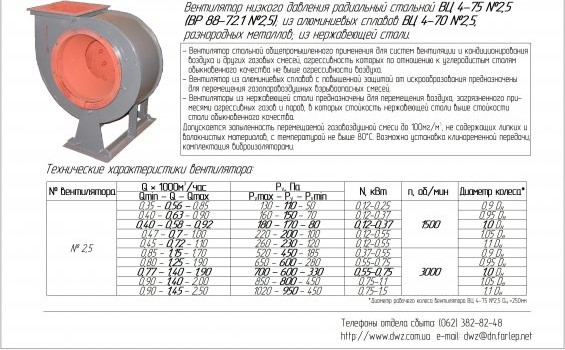

Вентилятор низкого давления радиальный стальной ВЦ 4-75 №2,5 (ВР 88-72.1 №2,5); из алюминиевых сплавов ВЦ 4-70 №2,5, разнородных металлов; из нержавеющей стали. – Вентилятор стальной общепромышленного применения для систем вентиляции и кондиционирования воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха. – Вентилятор из алюминиевых сплавов с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных взрывоопасных смесей. – Вентиляторы из нержавеющей стали предназначены для перемещения воздуха, загрязненного примесями агрессивных газов и паров, в которых стойкость нержавеющей стали выше стойкости стали обыкновенного качества. Допускается запыленность перемещаемой газовоздушной смеси до 100мг/м , не содержащих липких и волокнистых материалов, с температурой не выше 80° С. Возможна установка клиноременной передачи, комплектация виброизоляторами.
| Q×1000м3/час | Pv, Па | N, кВт | n, об/мин | Диаметр колеса* |
| Qmin – Qnom – Qmax | Pvmax – Pvnom – Pvmin | |||
| 0,35-0,56-0,85 | 130-110-50 | 0,12-0,25 | 1500 | 0,9 DH |
| 0,40-0,63-0,90 | 160-150-70 | 0,12-0,37 | 0,95 DH | |
| 0,40-0,58-0,92 | 180-170-80 | 0,12-0,37 | 1,0 DH | |
| 0,47-0,70-1,00 | 220-200-100 | 0,12-0,55 | 1,05 DH | |
| 0,45-0,70-1,00 | 260-230-120 | 0,12-0,55 | 1,1 DH | |
| 0,45-0,72-1,10 | 520-450-185 | 0,37-0,55 | 3000 | 0,9 DH |
| 0,85-1,15-1,70 | 650-600-280 | 0,55-0,75 | 0,95 DH | |
| 0,80-1,25-1,90 | 700-600-330 | 0,55-0,75 | 1,0 DH | |
| 0,90-1,40-2,00 | 850-800-450 | 0,75-1,1 | 1,05 DH | |
| 0,90-1,45-2,50 | 1020-950-450 | 0,75-1,5 | 1,1 DH |
*Диаметр рабочего колеса вентилятора ВЦ 4-75 №2,5 Dн =250мм
