Description

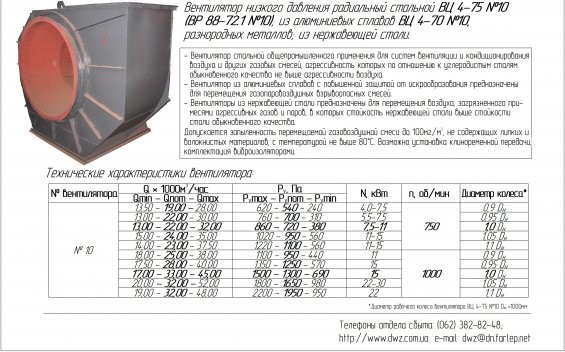

Вентилятор низкого давления радиальный стальной ВЦ 4-75 №10 (ВР 88-72.1 №10); из алюминиевых сплавов ВЦ 4-70 №10, разнородных металлов; из нержавеющей стали. – Вентилятор стальной общепромышленного применения для систем вентиляции и кондиционирования воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха. – Вентилятор из алюминиевых сплавов с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных взрывоопасных смесей. – Вентиляторы из нержавеющей стали предназначены для перемещения воздуха, загрязненного примесями агрессивных газов и паров, в которых стойкость нержавеющей стали выше стойкости стали обыкновенного качества. Допускается запыленность перемещаемой газовоздушной смеси до 100мг/м , не содержащих липких и волокнистых материалов, с температурой не выше 80° С. Возможна установка клиноременной передачи, комплектация виброизоляторами.
| Q×1000м3/час | Pv, Па | N, кВт | n, об/мин | Диаметр колеса* |
| Qmin – Qnom – Qmax | Pvmax – Pvnom – Pvmin | |||
| 13,50-19,00-28,00 | 620-540-240 | 4,0-7,5 | 750 | 0,9 DH |
| 13,00-22,00-30,00 | 760-700-310 | 5,5-7,5 | 0,95 DH | |
| 13,00-22,00-32,00 | 860-720-380 | 7,5-11,0 | 1,0 DH | |
| 15,00-24,00-35,00 | 1020-950-560 | 11,0-15,0 | 1,05 DH | |
| 1,00-23,00-37,50 | 1220-1100-560 | 11,0-15,0 | 1,1 DH | |
| 18,00-25,00-38,00 | 1100-950-440 | 11,0 | 1000 | 0,9 DH |
| 17,50-28,00-40,00 | 1350-1250-570 | 15,0 | 0,95 DH | |
| 17,00-33,00-45,00 | 1500-1300-690 | 15,0 | 1,0 DH | |
| 20,00-32,00-52,00 | 1800-1650-980 | 22,0-30,0 | 1,05 DH | |
| 19,00-32,00-48,00 | 2200-1950-950 | 22,0 | 1,1 DH |

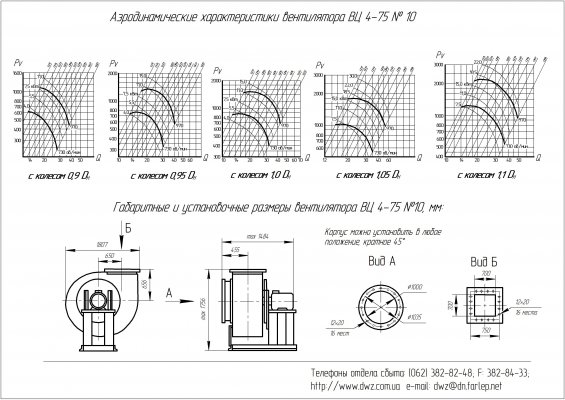

Диаметр рабочего колеса вентилятора ВЦ 4-75 №10 Dн =1000мм
